Георадиолокационные обследования
Георадиолокационные обследования выполняются с помощью георадара «ПИТОН-3», технические возможности прибора обеспечивают глубину изысканий до 250 метров.

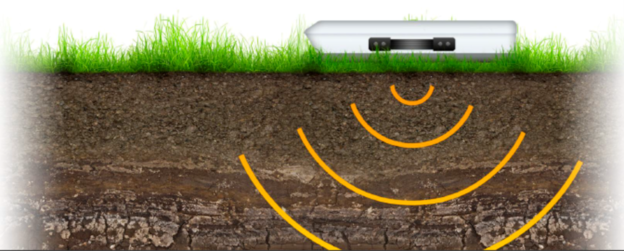

Метод георадиолокации – используется в геологоразведке, инженерной геологии и гидрогеологии. Он основан на отражении электромагнитной волны от границ различных неоднородностей (в виде аномалии) в зондируемой среде (границы слоев, тектонические нарушения, обводненность, пустоты, комуникации и т.п.), по пути которых изменяются электропроводность и диэлектрическая проницаемость.
Результаты радиолокационных данных отображаются в виде геологического профиля в цветной либо черно-белой шкале. Основное значение имеют границы между зонами, окрашенные в различный цвет. Они соответствуют границам между геологическими горизонтами, отличающимися по литологическому составу или по физическому состоянию.
Применение метода в геологоразведке базируется на поиске рудоконтролирующих структур (тектонические разломы, дайки, кварцевые жилы, кимберлитовые трубки и т.п), в инженерной геологии - на поиске и анализе карстов, суффозионных воронок, структур оползневых процессов, зон разуплотнения и обводнения. В гидрогеологии объектом георадиолокации являются грунтовые воды, таликовые зоны, водоносные горизонты.
Георадиолокация является косвенным геофизическим методом, окончательный вывод по георадарным данным можно сделать при наличии априорной информации, либо на основании исследования одним из прямых методов (например бурение).
Преимущества использования георадара:
-
не нарушающий принциип зондирования позволяет исключить воздействие на исследуемый объект;
-
портативность и мобильность оборудования;
-
получение результатов в режиме реального времени;
-
широкие возможности визуализации результатов;
-
большая скорость выполнения работ, высокая детальность.
Метод вертикального электрического зондирования ВЭЗ
При поисках и разведке подземных вод для питьевого и технического водоснабжения месторождений Дальнего востока со слабо развитой инфраструктурой и дорогостоящей логистикой, как альтернатива бурения хорошо себя зарекомендовал метод вертикального электрического зондирования.
Цель метода измерить кажущееся сопротивление, для этого на поверхности земли собирают специальную электроразведочную установку, состоящую из питающих АВ и приемных электродов МN, прибора ЭРП-1А, а также источника тока в виде аккумулятора.
В питающей линии АВ подключённой к генератору, создается электрическое поле, в то время измерителем фиксируется разность потенциалов вторичного электрического поля МN изучаемой геологической среды.
Схема измерения удельного электрического сопротивления пород методом ВЭЗ
Для исследований на глубину используется геометрический метод зондирования, таким образом разнос питающей линии АВ увеличивается с каждым замером, разнос приемной линии остается постоянным или увеличивается при необходимости, когда разность потенциалов становится слишком мала. Таким образом при максимальных разносах токовых линий АВ глубина исследования геологической среды может составлять до 400 метров.
Полученные данные обрабатываются в программе IPI2WIN. На последующем этапе интерпретации кривых ВЭЗ, выстроенных в профиль, выделялись геоэлектрические слои грунтов, определялись их количественные характеристики, производились построения разрезов кажущегося сопротивления и геоэлектрических разрезов.
Разрез кажущегося сопротивления и геоэлектрический разрез
Преимуществом метода выражается в следующем:
-
мобильность электроразведочной установки
-
в процессе работы отсутствует воздействие на поверхность земли
-
возможность оценить распространение и мощность водовмещающих пород, таликовых зон.
